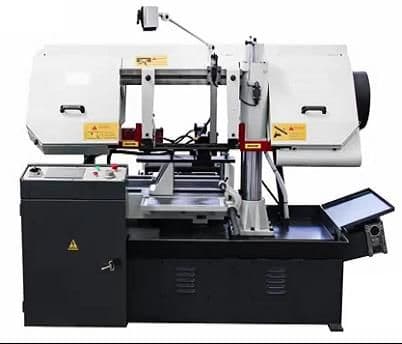

Автоматический ленточнопильный станок колонного типа Stalex BS-5040

Модель Stalex BS-5040 является автоматическим ленточнопильным станком, колонного одностоечного типа.

Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 300 мм и прямоугольной заготовки 500x300 мм под углом 90° (без опции «прижим для пакетной резки»).

Одностоечные ленточнопильные станки имеют вертикальную стойку (колонну) большого диаметра по которой вверх-вниз перемещается горизонтальная пильная рама.

Пильная рама, представляет собой стальную сварную конструкцию.

На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок, предварительно настроить концевой ограничитель на необходимую длину получаемых заготовок и запустить цикл пиления кнопкой «Пуск».

В стандартную комплектацию входят:

- ленточнопильный станок

- ленточнопильное полотно, установленное на станке

- гидравлические прижимы для пакетной резки на стационарные и подающие тиски

- механический ограничитель подачи заготовок

Основные элементы

- Автоматическая подача заготовок в зону резания.

- Угол пиления заготовок 90°.

- Макс. единичный ход подающих гидравлических тисков – 500мм.

- Длина заготовки / подачи подвижных тисков – задаётся через ЧПУ станка

- Тиски гидравлические с возможностью быстрого зажима заготовок.

- Комплект гидравлических прижимов для пакетной резки.

- Станок управляется трёхфазным двигателем.

- Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена.

- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин.

- Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно.

- 4 скорости вращения полотна.

- Подсветка зоны резания.

- Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна

- Система быстрого подвода пильного полотна к заготовке

- Автоматическое отключение при завершении резки

- Сенсорный дисплей управления

- Шнековый конвейер

Гидравлические тиски + прижимы для пакетной резки

ПЛК станка

Пульт станка

Шнековый конвейер в стандартной комплектации

Механическое натяжение полотна

Рычаг регулировки натяжения полотна

Гидравлические тиски стационарные (тиски фиксации заготовки в зоне резания) и гидравлические тиски подающие (тиски подачи загото...
